SKF 306 NR ISO

Подшипник радиальный шариковый однорядный с пазом для ввода шариков

Показать цены

Бренд

SKF

Стандарт

ISO

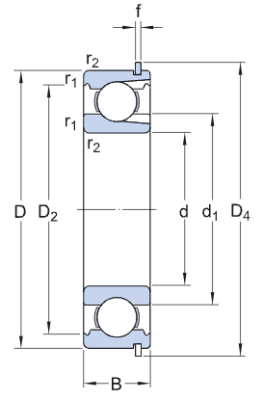

Основные размеры

d, Внутренний диаметр, мм

D, Наружный диаметр, мм

B, Ширина, мм

m, Масса, кг

0,37

Перейти к характеристикам

Характеристики

Вид товара

Подшипник

Система измерения

Метрическая

Тип трения

Качение

Форма тел качения

Шарики

Направление воспринимаемой нагрузки

Радиальная

Количество рядов

Однорядный

Отверстие

Цилиндрическое

Материал подшипника

Сталь

Уплотнительные решения

Открытый

Материал сепаратора

Сталь

d (мм) - Диаметр отверстия

D (мм) - Наружный диаметр

B (мм) - Ширина

m (кг) - Масса

0.37

d1 (мм) - Диаметр заплечика внутреннего кольца

44.6

D2 (мм) - Диаметр выточки на заплечике наружного кольца

61.9

r1,2 (мм) - Размер фаски (Внутреннее кольцо) (min)

1.1

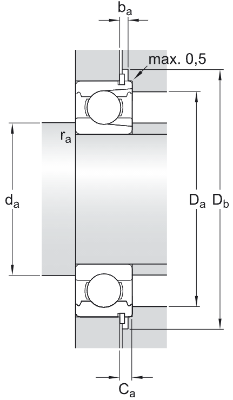

da (мм) - Диаметр опоры на валу (min)

ra (мм) - Радиус галтели (max)

0.5

C (кН) - Номинальная динамическая грузоподъёмность (радиальная)

29.7

C0 (кН) - Номинальная статическая грузоподъёмность (радиальная)

21.6

Pu (кН) - Предел усталостной прочности

0.93

Номинальная частота вращения (об/мин)

18000

Предельная частота вращения (об/мин)

11000

kr (мм) - Расчётный коэффициент

0.05

r1,2 (мм) - Размер фаски (Наружное кольцо) (min)

1.1

C (мм) - Расстояние от торца наружного кольца до канавки под стопорное кольцо

3.28

b (мм) - Ширина канавки под стопорное кольцо на наружном кольце

1.9

D3 (мм) - Диаметр канавки под стопорное кольцо на наружном кольце

68.81

r0 (мм) - Нижний радиус канавки под стопорное кольцо (max)

0.6

D4 (мм) - Наружный диаметр стопорного кольца

78.6

f (мм) - Ширина стопорного кольца

1.7

ba (мм) - Глубина выточки для стопорного кольца в корпусе (min)

2.2

Da (мм) - Диаметр опоры в корпусе (max)

Db (мм) - Диаметр выточки для стопорного кольца в корпусе (min)

Ca (мм) - Расстояние от торца наружного кольца до заднего торца стопорного кольца (max)

4.98

Конструктивное исполнение

С канавкой и стопорным кольцом
